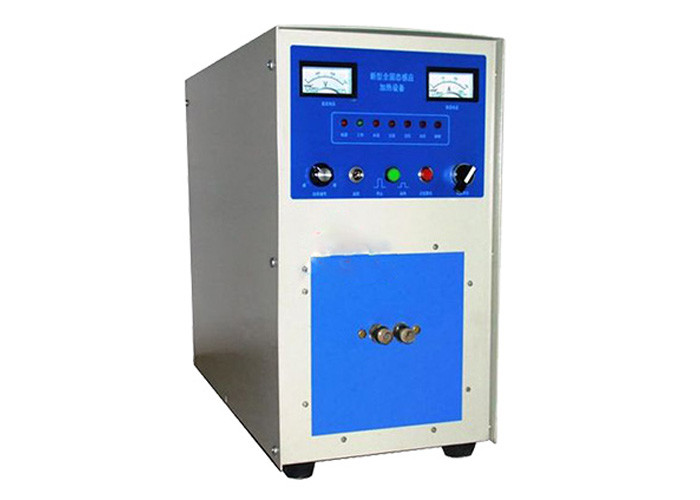

Hoge Frequentieinductie het Verwarmen Materiaalinductie het Verwarmen Materiaal voor Metaal het Doven, het Ontharden en het Aanmaken

Overzicht van hoge frequentieinductie het verwarmen materiaal:

De inductie het verwarmen machine met hoge frekwentie heeft functie het plaatsen van het automatische verwarmen, hittebehoud en het koelen, dat bevorderlijk zijn voor het verbeteren van de het verwarmen kwaliteit van de inductie het verwarmen machine met hoge frekwentie en het vereenvoudigen van handverrichting. De voeding van de inductieverwarmer met hoge frekwentie kan volgens de macht en de frequentie worden geselecteerd. Hoger de frequentie met hoge frekwentie, ondieper de het verwarmen diepte, en lager de frequentie met hoge frekwentie, beter de hittedoordringbaarheid. Het automatische volgen van hoge cyclusfrequentie van inductie het verwarmen machine van 1 aan 20KHz

Technische parameters van hoge frequentieinductie het verwarmen materiaal:

Model: Lc-gpgy-50KW

Het koelen waterdruk: 0.1-0.3mpa

Inputmacht: 50kW

Het koelen waterstroom (hoofdmotor): 15L/min (0.1MPa)

Inputvoltage: 343v

Het koelen waterstroom (transformator): 18L/min (0.1MPa)

Maximumingangsstroom: 64A

Gastheervolume: 460×360×630mm3

Schommelingsfrequentie: 16khz

Het beveiligingspunt van de watertemperatuur: 50 ℃

Gastheergewicht: 40 ± 5% kg

Efficiency: 90%

Installatiestappen van hoge frequentieinductie het verwarmen materiaal:

1. Plaats de belangrijkste en hulpmachines: over het algemeen, wordt de belangrijkste machine (de machine van de verrichtingscontrole) hierboven geplaatst en de hulpmachine (de machine van de machtsoutput) wordt hieronder geplaatst.

2. Verbind het water en de elektriciteit van de belangrijkste en hulpmachines: verbind het waterkanaal door de twee dunne waterpijpen in de toebehoren in recht boven en beneden manier te gebruiken. Verbind de kring aan twee die kabels in de toebehoren, rood met rood worden verbonden en zwarte met zwarte wordt verbonden. Ben zeker om het zonder slecht contact aan te halen. Verbind de gronddraad van de meester en slavenmachines.

3. Machtsverbinding: de machine is voeding in drie stadia (380V), en drie rode draden worden verbonden met de speciale messenschakelaar in drie stadia of luchtschakelaar (boven 65A). Dan verbind de gronddraad.

4. Waterverbinding: de het koelen waterdruk door de machine wordt gebruikt is 0.1mpa-0.3mpa (ongeveer 1-3kg die). Gelieve te selecteren eenfasige (220V) het waterpomp een van 370W en een een watertank of pool (selecteer het volume volgens de ononderbroken werktijd en de werkbelasting, en installeer indien nodig een kleine koeltoren). De waterafzet van de waterpomp wordt verbonden aan de waterinham van de machine door een waterpijp, en de waterafzet van de machine wordt gebruikt om het terugkeerwater naar de pool te terugkeren om het doorgeven het koelen van de waterstroom te realiseren.

5. Installatie van inductierol: selecteer, installeer en bevestig de inductierol volgens de vorm en de grootte van het verwarmde metaalwerkstuk. Merk op dat de inductierol niet zal kortgesloten worden.

6. Plaats het werkstuk: plaats het werkstuk dat in het centrum van de inductiering moet worden verwarmd. De hiaten rond het werkstuk zullen fundamenteel hetzelfde zijn. Het werkstuk en de inductiering zullen niet in botsing komen.
