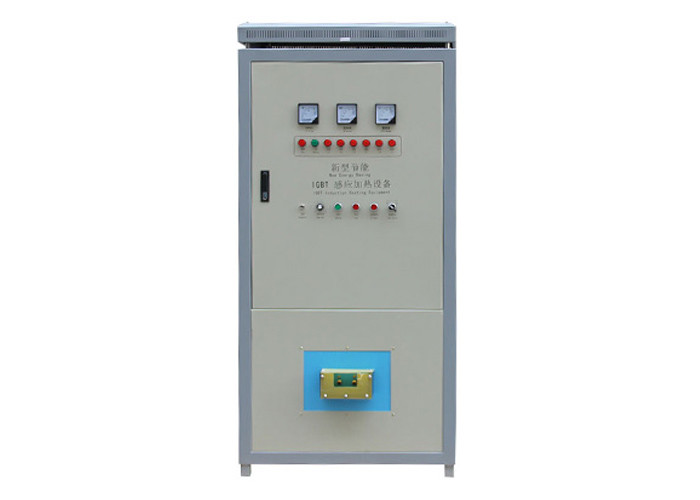

Hoge Frequentieinductie het Verwarmen Materiaal Solderend en Lassend Inductiemateriaal

Overzicht van hoge frequentieinductie het verwarmen materiaal:

De huidige die stromen met hoge frekwentie aan de het verwarmen rol (gewoonlijk van koperbuis wordt gemaakt) verwonden in een ring of andere vorm. Gebruikend de weerstand in het te verwarmen voorwerp, zal heel wat Joulehitte worden geproduceerd, en de temperatuur van het voorwerp zelf zal toenemen. Daarom het doel om het metaalmateriaal te verwarmen.

Technische parameters van hoge frequentieinductie het verwarmen materiaal:

Model: Lc-gpgy-60KW

Het koelen waterdruk: 0.1-0.3mpa

Inputmacht: 60kW

Het koelen waterstroom (hoofdmotor): 15L/min (0.1MPa)

Inputvoltage: 343v

Het koelen waterstroom (transformator): 18L/min (0.1MPa)

Maximumingangsstroom: 65A

Gastheervolume: 460×360×630mm3

Schommelingsfrequentie: 17khz

Het beveiligingspunt van de watertemperatuur: 50 ℃

Gastheergewicht: 40 ± 5% kg

Efficiency: 90%

Installatiestappen van hoge frequentieinductie het verwarmen materiaal:

1. Plaats de belangrijkste en hulpmachines: over het algemeen, wordt de belangrijkste machine (de machine van de verrichtingscontrole) hierboven geplaatst en de hulpmachine (de machine van de machtsoutput) wordt hieronder geplaatst.

2. Verbind het water en de elektriciteit van de belangrijkste en hulpmachines: verbind het waterkanaal door de twee dunne waterpijpen in de toebehoren in recht boven en beneden manier te gebruiken. Verbind de kring aan twee die kabels in de toebehoren, rood met rood worden verbonden en zwarte met zwarte wordt verbonden. Ben zeker om het zonder slecht contact aan te halen. Verbind de gronddraad van de meester en slavenmachines.

3. Machtsverbinding: de machine is voeding in drie stadia (380V), en drie rode draden worden verbonden met de speciale messenschakelaar in drie stadia of luchtschakelaar (boven 65A). Dan verbind de gronddraad.

4. Waterverbinding: de het koelen waterdruk door de machine wordt gebruikt is 0.1mpa-0.3mpa (ongeveer 1-3kg die). Gelieve te selecteren eenfasige (220V) het waterpomp een van 370W en een een watertank of pool (selecteer het volume volgens de ononderbroken werktijd en de werkbelasting, en installeer indien nodig een kleine koeltoren). De waterafzet van de waterpomp wordt verbonden aan de waterinham van de machine door een waterpijp, en de waterafzet van de machine wordt gebruikt om het terugkeerwater naar de pool te terugkeren om het doorgeven het koelen van de waterstroom te realiseren.

5. Installatie van inductierol: selecteer, installeer en bevestig de inductierol volgens de vorm en de grootte van het verwarmde metaalwerkstuk. Merk op dat de inductierol niet zal kortgesloten worden.

6. Plaats het werkstuk: plaats het werkstuk dat in het centrum van de inductiering moet worden verwarmd. De hiaten rond het werkstuk zullen fundamenteel hetzelfde zijn. Het werkstuk en de inductiering zullen niet in botsing komen.
